河南HBT系列混凝土輸送泵
HBT系列混凝土輸送泵
Concrete Delivering Pump
混凝土泵按結構和用途分為拖式混凝土泵、車載泵和泵車，按動力類型分為電動混凝土輸送泵和柴油動力混凝土輸送泵。混凝土泵按結構形式分為活塞式、擠壓式、水壓隔膜式。泵體裝在汽車底盤上，再裝備可伸縮或屈折的布料桿，就組成泵車。其中拖式混凝土泵主要用于建筑施工、工地建設等向高層打混凝土，又被稱為混凝土輸送泵、拖泵、地泵等，由泵體和泵管組成。該設備是我公司的傳統產品之一。

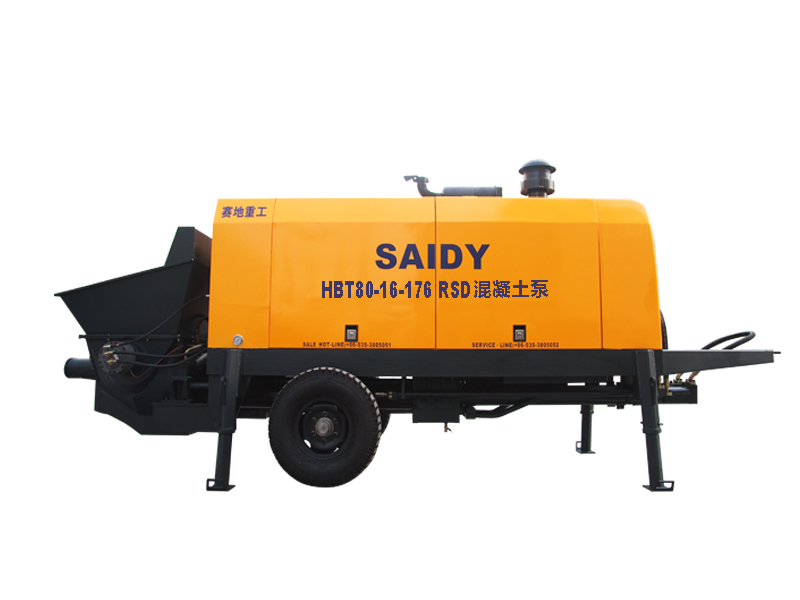

為滿足野外工地及其它無動力電源的作業環境的需求，賽地重工推出以柴油機為動力的混凝土輸送泵，該泵集機、電、液技術為一體，動力系統采用符合排放標準的柴油發動機。具有性能可靠、運行平穩、維護保養方便等優點。能在惡劣環境中穩定運行，解決了無電源作業的難題。
此外，賽地重工的HBT柴動力混凝土泵采用“柴油機轉速自動調節”技術，在泵送過程中，柴油機的轉速由轉速傳感器檢測并傳送到控制電腦，因泵送壓力的變化會引起柴油機轉速的相應變化，控制電腦根據檢測到的轉速變化量控制油門電機加、減油門，自動調節柴油機運行在適當?shù)霓D(zhuǎn)速狀態，實現了泵送作業的平穩可靠和節約燃油的目的。
性能特點
1. 電氣系統：全機PLC可編程電腦控制，控制線路采用優化設計，操作簡單。配有無線遙控器，方便遠距離操作。
2. 泵送系統：采用雙缸全液壓泵送，提升了工作效率，降低了故障率。
3. S管分配閥（“新型恒壓換向S管閥”實用新型專利號ZL 2015 2 0154080.6）：裝有浮動耐磨環，自動補償磨損，密封性好，結構簡單可靠，提升工作效率，減少維護成本。具有低壓大排量和高壓小排量?jī)煞N工作方式。
4. 換向系統：采用電、液控?fù)Q向，響應靈敏，穩定性好。
5. 出口壓力高：水平輸送可達400米~500米，垂直輸送達150米~180米，能滿足高層建筑和遠距離施工的輸送要求。
6. 冷卻系統：液壓油冷卻采用油—風冷卻器散熱系統，冷卻功率大，確保液壓系統的工作油溫控制在60℃以下，免卻了水冷散熱器接水源的局限性，方便施工，易于設備移動。
7. 液壓油路：采用開式液壓系統，使得換向速度提升，效率更高。
8. 反泵功能：具有反泵功能，采用自動壓力保護，減少管道堵塞，提高工作效率，延長管道使用壽命。
9. 液壓油箱：采用大容積液壓油箱，延長了液壓油換油周期，降低了維護成本。
10. 攪拌裝置：密封可靠，不易漏漿；攪拌葉片結構合理，能適用于多種混凝土配比。
11. 振動篩網：料斗采用一體化整體式振動篩網，更換、清潔簡單方便，網孔密度和形狀采用了優化設計。
12. 方便移動：帶有萬向輪，可用車進行拖動，移動靈活。
適用范圍
HBT30/HBT40/HBT50主要用于樓房、樓群、地面的水泥砂漿輸送，包括打地面、打地暖、混凝土截面加厚
HBT60/HBT80用于建筑主體工程，打樁、打樓體、高層建筑的商砼輸送、鐵路、水電、礦山、國防工程、地基、道路、橋梁、橋板、支護、大型構筑物等的加固和填充
HBT90/HBT100用于大型工程項目的混凝土輸送、大高層等大面積混凝土輸送需求的工程
我司的HBT系列既可用于普通混凝土的輸送，也可配合我司的JZC/JS系列攪拌機同時進行攪拌作業，也可搭配我司的SL系列配料攪拌一體機進行攪拌和泵送的二合一應用，或配合布料機作為充填泵進行布料作業，也可搭配高壓噴頭進行噴漿作業。
技術參數
|
電機動力混凝土泵 |
HBTS15-13-30 |
HBTS20-08-30 |
HBTS30-08-37 |
HBTS40-11-45 |
HBTS50-13-55 |
HBTS60-13-75 |
HBTS60-16-90 |
HBTS80-13-90 |
HBTS80-16-110 |
|
|
理論輸送量(m3/h) |
高壓 |
7 |
9 |
13 |
16 |
22 |
37 |
37 |
46 |
47.5 |
|
低壓 |
15 |
18 |
26 |
37 |
46 |
62 |
63 |
77 |
78 |
|
|
理論輸送壓力(MPa) |
高壓 |
13 |
8 |
9.5 |
11 |
13 |
13 |
16 |
13 |
16 |
|
低壓 |
6 |
4.2 |
4.5 |
5.3 |
6.2 |
6.4 |
9.2 |
7.4 |
9.2 |
|
|
輸送高度 |
水平 |
550 |
350 |
400 |
450 |
550 |
550 |
650 |
550 |
650 |
|
垂直 |
180 |
110 |
130 |
150 |
180 |
180 |
220 |
180 |
220 |
|
|
主動力系統額定功率(Kw) |
30 |
30 |
37 |
45 |
55 |
75 |
90 |
90 |
110 |
|
|
分配閥形式 |
S管閥 |
S管閥 |
S管閥 |
S管閥 |
S管閥 |
S管閥 |
S管閥 |
S管閥 |
S管閥 |
|
|
最大骨料粒徑 |
20/25 |
20/25 |
25/30 |
25/30/40 |
25/30/40 |
40/50 |
40/50 |
40/50 |
40/50 |
|
|
砼塌落度 |
100-230 |
100-230 |
100-230 |
100-230 |
100-230 |
100-230 |
100-230 |
100-230 |
100-230 |
|
|
動力形式 |
電機 |
電機 |
電機 |
電機 |
電機 |
電機 |
電機 |
電機 |
電機 |
|
|
上料容積(m3) |
0.34 |
0.36 |
0.4 |
0.5 |
0.5 |
0.5 |
0.6 |
0.6 |
0.6 |
|
|
上料高度 |
1050 |
1050 |
1180 |
1300 |
1350 |
1400 |
1400 |
1400 |
1400 |
|
|
主機質量 |
1480 |
1680 |
2200 |
2900 |
3200 |
4100 |
5200 |
5200 |
5600 |
|
|
外形尺寸 長*寬*高 |
3380×1270×1450 |
3400×1420×1620 |
3770×1420×1620 |
3990×1670×1650 |
4300×1670×1680 |
4950×1850×1820 |
6200×1882×1965 |
6200×1882×1965 |
6200×1882×1965 |
|
|
柴油動力混凝土泵 |
HBTS20-08-40R |
HBTS30-10-48R |
HBTS40-11-60R |
HBTS50-13-66R |
HBTS60-13-90R |
HBTS60-16-120R |
HBTS80-13-120R |
HBTS80-16-129R |
HBTS90-16-176R |
|
|
理論輸送量(m3/h)
|
高壓 |
12 |
16 |
19 |
22 |
29 |
41 |
48 |
45 |
56 |
|
低壓 |
21 |
30 |
43 |
50 |
58 |
62 |
80 |
76 |
94 |
|
|
理論輸送壓力(MPa) |
高壓 |
8 |
9.5 |
11 |
13 |
13 |
16 |
13 |
16 |
16 |
|
低壓 |
4.2 |
4.5 |
5.3 |
6.2 |
6.4 |
9.2 |
6.4 |
9.2 |
9.2 |
|
|
輸送高度 |
水平 |
350 |
400 |
450 |
550 |
550 |
650 |
550 |
650 |
650 |
|
垂直 |
110 |
130 |
150 |
180 |
180 |
220 |
180 |
220 |
220 |
|
|
主動力系統額定功率(Kw) |
39.6 |
56 |
66 |
82 |
112 |
120 |
120 |
129 |
176 |
|
|
柴油機油耗(L/h) |
5.8 |
8.3 |
10 |
12.5 |
15.8 |
19.5 |
19.5 |
21 |
28 |
|
|
分配閥形式 |
S管閥 |
S管閥 |
S管閥 |
S管閥 |
S管閥 |
S管閥 |
S管閥 |
S管閥 |
S管閥 |
|
|
最大骨料粒徑 |
20/25 |
25/30 |
25/30/40 |
25/30/40 |
40/50 |
40/50 |
40/50 |
40/50 |
40/50 |
|
|
砼塌落度 |
100-230 |
100-230 |
100-230 |
100-230 |
100-230 |
100-230 |
100-230 |
100-230 |
100-230 |
|
|
動力形式 |
柴油動力 |
柴油動力 |
柴油動力 |
柴油動力 |
柴油動力 |
柴油動力 |
柴油動力 |
柴油動力 |
柴油動力 |
|
|
上料容積(m3) |
0.4 |
0.4 |
0.5 |
0.5 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
上料高度 |
1200 |
1180 |
1300 |
1350 |
1400 |
1400 |
1400 |
1400 |
1400 |
|
|
主機質量 |
2500 |
3100 |
3360 |
4000 |
4800 |
6000 |
6600 |
6600 |
6800 |
|
|
外形尺寸 長*寬*高 |
4300x1670x1680 |
4300x1670x1680 |
4850x1670x2070 |
5000x1670x2070 |
5465X1850X1850 |
6500x2160x2600 |
6500x2230x2600 |
6500x2230x2600 |
6500x2230x2600 |
|
